扬州拓普电气科技有限公司提供的变压器容量及空负载测试仪_TP_KDBR_技术参数

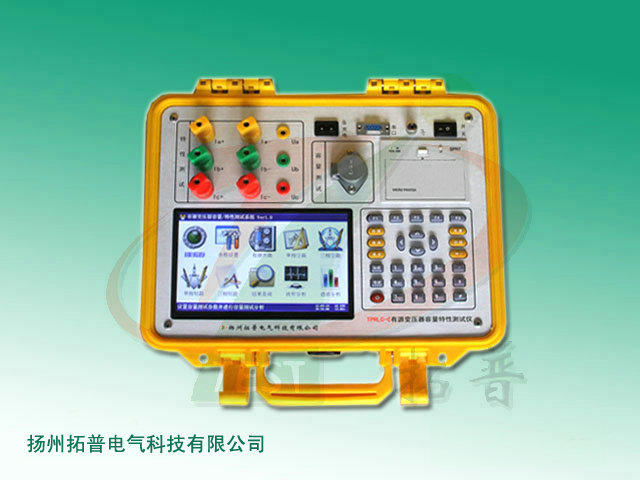

变压器空载负载及容量分析仪是用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。

变压器容量及空负载测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

产品特点：

1、可测量各种配电变压器的容量，方便、准确。

2、可测量变压器的空载电流、空载损耗、短路电压、短路（负载）损耗。

3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。

4、做三相变压器的空载、负载试验时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。

5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量；在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量（在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数）。

6、所有测试结果均自动进行相关校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高。

7、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

8、仪器可以由用户预设40组被试品参数，而且这些参数可以根据需要随时删除和增加，使用非常方便。

9、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

面板式热敏打印机，可现场快速打印试验结果。

10、数据（试品设置、测量结果、测试时间等）具备掉电存贮及浏览功能，可以存储500组实验结果，能与计算机联机传送数据。

11、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

产品参数：

1、环境条件

       温度：－5C～40C

       相对湿度：<95%（25C）

       海拔高度：<2500m

       外界干扰：无特强震动、无特强电磁场

       外部供电电源：220VAC±10%，45Hz~55Hz

  2、测量范围

       容量：30KVA～65000KVA

       电压：0～700V，仪器内部自动切换量程

       电流：0～100A，仪器内部自动切换量程

       频率：45Hz～65Hz

  3、测试精度

       电压：0~100V，±0.2%FS；100~700V，±0.2%

       电流：0~10A，±0.2%FS；10~100A，±0.2%

       功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）

  4、绝缘强度

       电压、电流输入端对机壳的绝缘电阻≥100MΩ。

       工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

信息整理：扬州拓普电气科技有限公司
