扬州拓普电气科技有限公司提供的交直流分压器_TP_YCFRC系列_技术参数

FRC系列交直流分压器广泛应用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。 YCFRC系列交直流分压器是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在密封的绝缘筒内部采用上等电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。该产品符合《DL/T846.1~2004高电压分压器测量系统技术条件》。

产品特性

 1.精度高
      是高压静电电压表的更新产品；
    2.性能可靠

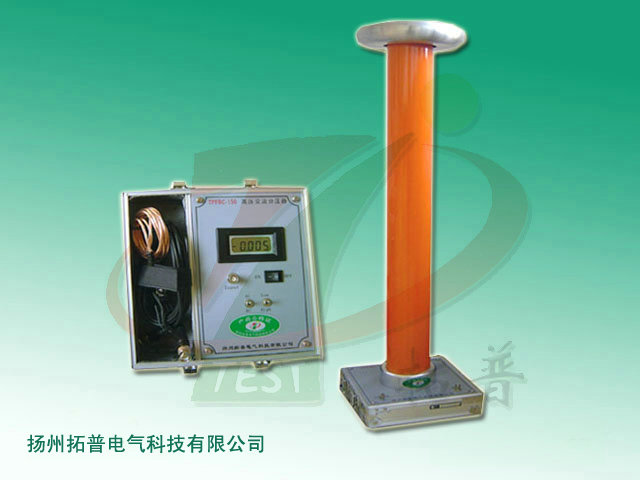

      FRC系列数字分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作可靠；
    3.读数方便
      FRC系列数字分压器由高压分压器上端均压罩为高压端，可直接接入被测高压，下端有专用接地端，供接地使用，用专用电缆连接高压分压器和低压显示仪表，并选择相应的电压和量限即可开始测量，读数即为kV数；
    4.携带方便
      FRC系列数字分压器便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。

技术参数

    1.电压等级：50kV～400kV
    2.种    类：电容型、电阻型、阻容型
    3.电容型精度：AC:1.5%、AC:1.0%、AC:0.5%
    4.电阻型精度：DC:1.0%、DC:0.5%、DC:0.2%、DC:0.1%
    5.阻容型精度：AC/DC:1.5%/1.0%、1.0%/0.5% 、0.5%/0.2%
    6.电阻温度系数：200ppM、100ppM、50ppM、25ppM
    7.电容温度系数：-150ppM、-100ppM、-50ppM
    8.电容介质损耗：损耗角正切值不大于10×10-4
    9.电 容 量：8pF～1000pF
    10.工作方式：
              (1)连续运行＜30分钟
              (2)连续运行＜60分钟
              (3)连续运行＜8小时
    11.交流频率：30～300Hz(工频)
    12.环境条件：
       温    度：-25～40℃
       湿    度：≤85%
    13.分 压 比：1000:1、10000:1
    14.仪器常规技术参数配置表：
