绝缘靴（手套）试验装置_TP_NC-2830C_技术参数 |
发布日期：[2025-11-19] 共阅[33]次 |

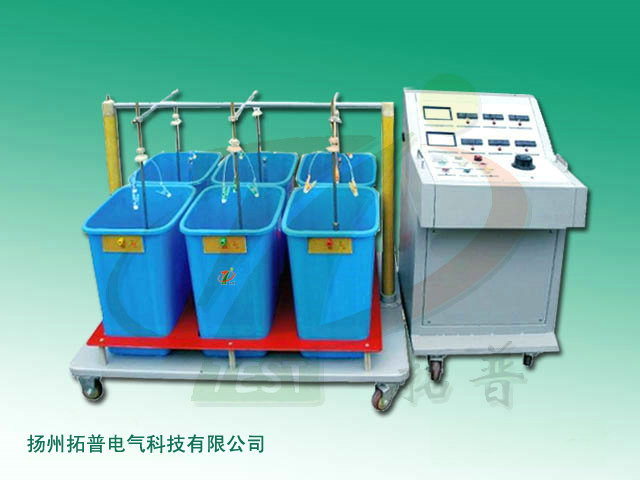

扬州拓普电气科技有限公司提供的绝缘靴（手套）试验装置_TP_NC-2830C_技术参数 试验系统与2830C手套（靴）试验装置配合完成绝缘靴、绝缘手套测试。 主要特点 1、本装置适用于：辅助型30KV及以下皮鞋、布面胶靴、绝缘靴耐压试验； 2、本装置适用于：辅助型绝缘手套（高压、低压）耐压试验； 3、具有过压，过流保护功能。 4、每路试品均具备高压分段机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。 技术参数 | 产品名称 | 绝缘靴（手套）试验装置 | | 表1 辅助型绝缘靴（鞋）的试验项目、周期和要求（DL/T1476-2015） | | 项目 | 周期 | 试验电压（kV） | 持续时间（min） | 泄漏电流（mA） | | 工频耐压试验 | 半年 | 15 | 1 | ≦6 |
|
|
|
|
| | 表2-1 绝缘鞋的电气特性（DL/T976-2017） | | 型号 | 额定电压（V） | 交流耐受电压（有效值）（V） | 最大泄漏电流（mA） | | 0 | 400 | 5000 | 1.5 | | 1 | 3000 | 10000 | 3 | | 2 | 10000 | 20000 | 6 | | 表2-2 绝缘靴的电气特性（DL/T976-2017） | | 1 | 3000 | 10000 | 18 | | 2 | 10000 | 20000 | 20 | | 3 | 20000 | 30000 | 22 |
|
|
|
|
|
| | 表3 辅助型绝缘手套耐压试验试验项目、周期和要求（DL/T1476-2015） | | 项目 | 周期 | 电压等级（kV） | 试验电压（kV） | 持续时间（min） | 泄漏电流（mA） | | 工频耐压试验 | 半年 | 低压 | 2.5 | 1 | ≦2.5 | | 高压 | 8 | 1 | ≦9 |
|
|
|
|
|
| | 表4 绝缘手套的电气特性（DL/T976-2017） | GB 17622-2008 | | 级别 | 额定电压（V） | 交流耐受电压（有效值）（V） | 注水深度 | | 0 | 380 | 5000 |
| | 1 | 3000 | 10000 | 40 | | 2 | 10000 | 20000 | 90 | | 3 | 20000 | 30000 | 130 |
信息整理：扬州拓普电气科技有限公司
|
|
 |
|
