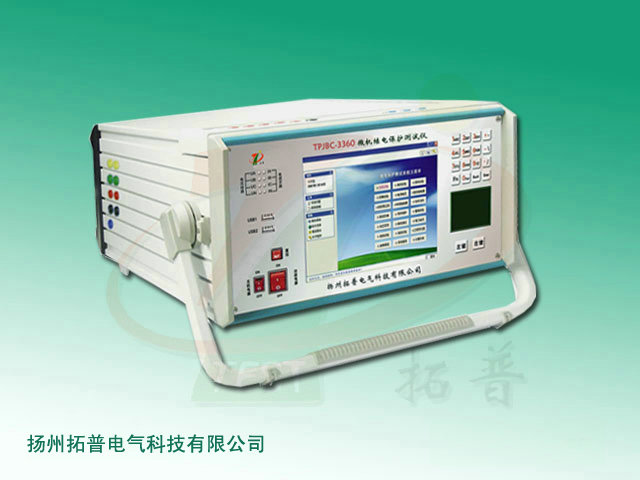

扬州拓普电气科技有限公司提供的微机继电保护测试仪_TP_HD300D_技术参数

主要特点
输出4相电压3相电流。
高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
输出端采用高保真、性模块式线性功放，而非开关型功放，性能稳定。不会对试验现场产生高、中频干扰，而且了从大电流到微小电流全程都波形平滑精度良好。
输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
设有5路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
提供各种自动测试软件模块和GPS同步触发试验（选配）等。
可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
散热结构设计合理，硬件保护措施完备，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
技术参数
交流电流输出
3相电流输出时每相输出（有效值） 0～30A 输出精度 ∠0.2级（主量程内
3相并联电流输出（有效值） 0～90A
相电流长时间允许工作值（有效值） 10A
相电流输出功率 400VA
3相并联电流输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 0～20 次
直流电流输出
电流输出 0～±10A / 每相 ，0～±30A / 3并 输出精度 0.2级
输出负载电压 18V
交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数 1～20次
直流电压输出
相电压输出幅值 0～±160V 输出精度 0.2级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
5路开关量输入
空接点 1～20mA，24V
电位接点接入 “0"：0 ～ +6V； “1"：+11 V ～ +250 V
8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1mS
