电流互感器现场校验仪_TP_HVCT_技术参数 |
发布日期:[2025-12-25] 共阅[159]次 |

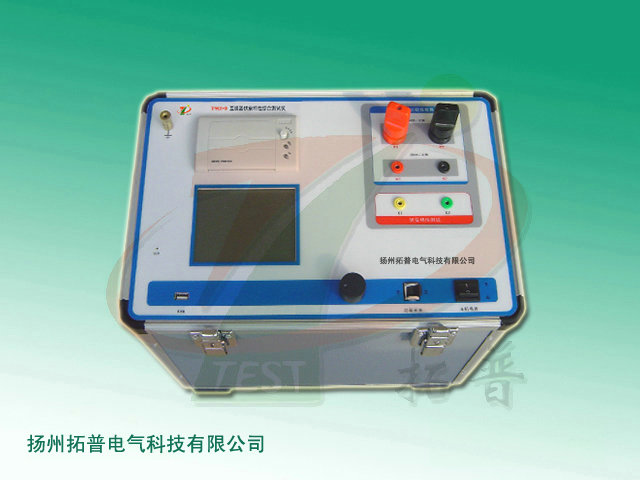

扬州拓普电气科技有限公司提供的电流互感器现场校验仪_TP_HVCT_技术参数 电流互感器现场校验仪可以测量CT、PT的比差点、角差、导纳和阻抗,仪器带微型打印机,同时软件功能*并带表格,可以连接计算机,传送测试数据。QB-C 互感器校验仪可以测量CT、PT的比差点、角差、导纳和阻抗,仪器带微型打印机,同时软件功能*并带表格,可以连接计算机,传送测试数据。 产品特点
1.采用低压外推法测量电流互感器误差,现场检定电流互感器时无需标准电流互感器、升流器、负荷箱,极大的降低了工作强度和提高了工作效率。 2.仪器内部具有相当于被测电流互感器同变比的标准电压互感器,其准确度为0.02级,相当于0.05S级电流互感器,准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。 3.现场测量1.0、0.5、0.5S、0.2及0.2S级电流互感器;一次测量过程,可测试电流互感器全部规程点误差; 4、仪器可测量电流互感器1%-200%之间任意一点及规程点的比差和角差。 5、具有电流互感器变比、二次绕组内阻测试功能。 6.模存贮器可存储现场测试数据多达1000条。 技术参数 变比范围 | 5A/5~25000A/5A(5A/1~5000A/1A) | 误差测量范围 | 5A/5~5000A/5A(5A/1~5000A/1A) | 被检电流互感器 | 准确度范围:1.0、0.5、0.5S、0.2及0.2S | 准确度 | ±0.05% | 直流电阻 | 0.0-0.1Ω ,±3% 0.1-5Ω0Ω ,±1% | 二次负荷 | 1Ω-25Ω ±2% | 测量规程点 | 1%(s)、5%、20%、100%、120%、200% | 内置校验仪精度 | 2.0 级 |
信息整理:扬州拓普电气科技有限公司
|
|
 |
|
