扬州拓普电气科技有限公司提供的智能_远程_高压无线核相仪_TP_HVHX-III_技术参数

互联网型全时高压远程定相系统（以下简称“系统"）由互联网定相基站（简称“基站"）与高低压定相手持机(简称“手持机")两部分组成。

该系统通过基站统一覆盖区域内的定相标准，在定相过程中，手持机只需一次采集，便可确定所采集的线路属于A、B、C三相中的哪一相，解决当前输电/配电线路相色标注混乱的问题。

基站安装在220V/380V电源处，采集其相位信号，并校准到指定的10kV线路，将该线路的A、B、C三相定义为基准相位信号。基站通过移动互联网将基准相位值发送给手持机，手持机将自己测得的相位值与基准相位值对比，可快速准确地辨别对应的相别。

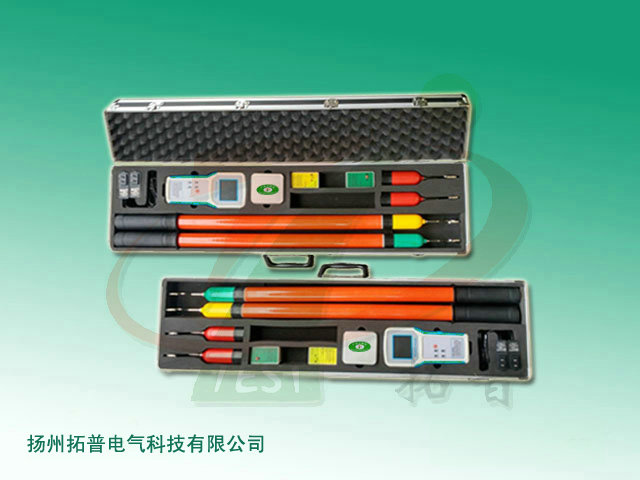

产品特点

1、配件盒：内含两个尖头端子、两根自检测试线、两根接地线。

2、手持机：内置GPS授时模块和4G通讯模块，配合基站完成定相工作。

3、充电器：9V2A用于手持机充电，5V1A用于发射器充电。

4、绝缘杆：长度为3m，用于220kV及以下高压核相。

5、X采集器：专用于封闭式开关柜采集相位信号。

6、弹力绑带：用于绑扎固定采集器。

7、Y采集器：专用于封闭式开关柜采集相位信号。

8、X发射器（备用）：用于近程核相采集相位信号。

9、Y发射器（备用）：用于定相及近程核相采集相位信号。

10、X发射器：用于近程核相采集相位信号。

11、Y发射器：用于定相及近程核相采集相位信号。

技术参数

1、相位差准确度：误差≤5°。

2、频率准确度：±0.1Hz。

3、基站供电电源电压及频率：AC100V～420V，50Hz。

4、卫星PPS时钟误差：≤50ns。

5、发射器适用电压范围：5V～220kV。

6、发射器和手持机的最大传输视距：约100米

7、手持机电池容量：2600mAh。

8、发射器电池容量：350mAh。

9、高压测量时泄漏电流：＜10uA。

10、基站工作时功耗：＜0.5W

11、发射器功耗：＜0.1W

12、手持机功耗：＜0.3W。

13、储存环境：-40℃- +55℃ 湿度≤95%RH。
