产品概述
氧化锌避雷器是供电线路和供电设备重要保护设备，如果电力系统中的避雷器老化、损坏或失效，可能会引起大型电力事故，造成电力设备损坏，供电线路停电。因此，对线路中的氧化锌避雷器进行定期检测能够有效排除事故隐患，保证电力系统安全运行，提高供电质量。

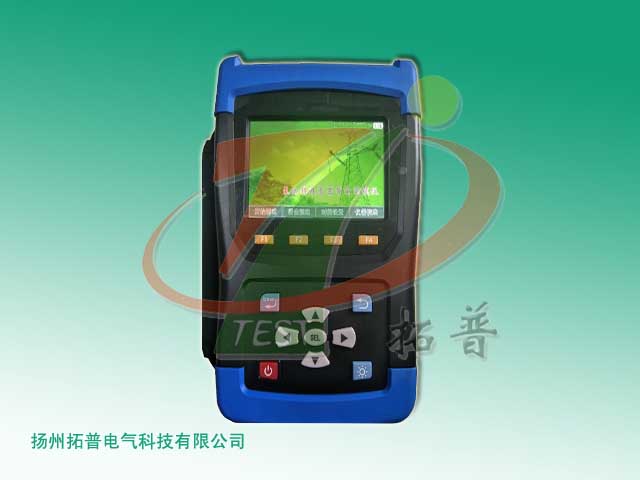

TPYBL-SC手持式氧化锌避雷器带电测试仪生产厂家拓普公司开发的新款超便携式氧化锌避雷器带电测试仪，用于对氧化锌避雷器（MOA）进行全电流的分析，主要目的是测量MOA的阻性电流，由此判断MOA的受潮和老化程度。该仪器既可用于现场带电测量试验，也可用于MOA验收和出厂试验。
操作说明
1.氧化锌避雷器带电试验接线图（推荐使用）。

2.氧化锌避雷器不带电试验接线图（推荐使用）。

说明：1）按照不同的电压等级，避雷器上所施加的电压由升压试验变压器产生。
2）电压信号取自试验变压器低压侧，其电压值不许超过250V。此时，仪器可根据试验变压器的变比，进行自定义电压等级一次侧和二次侧的设置，这样就可以测量出对避雷器所施加的真实电压值。
3）避雷器末端接200Ω～500Ω电阻（1/4W以上）并接地（如图所示）。电流信号取自电阻两端。仪器电流通道内阻约为零，以保证测试时电流全部从仪器内部流过。没有电阻也可不接，但必须选择A相测试。
3.当仪器按要求接好测试线，打开电源开关，液晶显示主菜单。
功能特点
1.支持无线电压参考测量和有线电压参考测量两种方式；
2.支持无线信道频率选择功能，可以选择三种信道频率；
3.支持三相、单相或无参考电压测量方式；
4.既可三相同时测量MOA，也可单相测量或无参考测量；
5.具有抗干扰功能，能自动补偿相间干扰，确保数据准确可靠；
6.配合高速微处理器，实时显示分析测量数据及波形；
7.运用FFT变换、谐波分析和数字滤波等算法进行数据处理；
9.内置大容量非易失性存储器，可存储200组测量数据，并且可导入U盘存储；
10.内置USB控制器支持U盘存储，可存储10000组测量数据，并且可导入PC机管理；
11.内置高精度实时时钟功能：可进行日期及时间校准；
12.内置4400mAh可充电锂电池，测试时间可达4～6小时，方便现场使用。
技术参数
1.测量范围 电压：0～220V  电流：0～20mA  分辨率： 0.001
2.测量精度 基波：±(5%读数+5字)  谐波：±(10%读数+10字)
3.传输距离 1000米（可视距离）
4.外形尺寸 252mm×172mm×81mm
5.仪器重量 1.5kg
